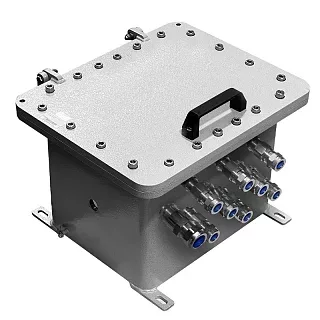

Взрывозащищенная клеммная коробка ЩОРВ-МТ322220 из малоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-МТ322220 имеет внешние габариты 327×273,5×253 мм и внутреннее пространство 229×129×160 мм. По длине и ширине внутренней зоны модель соответствует ЩОРВ-МТ322212, при этом отличается большей глубиной корпуса — 160 мм вместо 77 мм.
Увеличенная внутренняя глубина позволяет использовать ЩОРВ-МТ322220 для более объемной компоновки оборудования и электрических соединений при сохранении компактной площади основания корпуса.
Межосевое расстояние между крепежными скобами составляет 230 мм по вертикали и 225 мм по горизонтали. Ширина крепежного отверстия — 9 мм. Масса коробки составляет 23,7 кг.
Монтажная панель
Для ЩОРВ-МТ322220 предусмотрена монтажная панель Щ3020Х/ТЕРМО.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминий | 200 × 100 | 2 | 0,143 |
| Нержавеющая сталь | 200 × 100 | 2 | 0,427 |
Размер монтажной панели составляет 200×100 мм, толщина — 2 мм.
Технические характеристики
Применение
ЩОРВ-МТ322220 подходит для клеммных сборок, которым требуется увеличенное пространство по глубине корпуса. Внутренние размеры 229×129×160 мм позволяют размещать более объемную компоновку по сравнению с ЩОРВ-МТ322212 при одинаковых основных размерах монтажной зоны.
При подборе учитываем габариты устанавливаемых элементов, необходимую глубину корпуса, тип и количество клеммных зажимов, расположение кабельных вводов и дополнительные исполнения.
Преимущества практического использования
Внутренняя глубина 160 мм дает больше пространства для размещения оборудования и проводников внутри корпуса.
При внешних габаритах 327×273,5×253 мм модель сохраняет крепежную схему 230×225 мм, что позволяет учитывать конкретные монтажные размеры еще на этапе проектирования.
Для ЩОРВ-МТ322220 предусмотрена монтажная панель Щ3020Х/ТЕРМО размером 200×100 мм в исполнении из алюминия или нержавеющей стали.
Масса корпуса составляет 23,7 кг.
Следующий типоразмер — ЩОРВ-МТ361108 с внешними габаритами 372×133×97 мм и внутренними размерами 322×65×66 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-МТ322220 из малоуглеродистой стали
Мы можем подобрать ЩОРВ-МТ322220 по внутренним габаритам корпуса, необходимой глубине компоновки, материалу монтажной панели, типу клеммных зажимов, количеству и расположению кабельных вводов и требуемым дополнительным исполнениям.Похожие товары
