Мачты для пассивной защиты от БПЛА в Ростове-на-Дону

НПО «ЛЕГИОН» проектирует и производит стальные многогранные мачты и опорные металлоконструкции для систем пассивной защиты объектов от БПЛА. Мачты формируют несущую часть сеточных, тросовых и комбинированных защитных контуров, в том числе защитных ограждающих конструкций (ЗОК).
Серийная линейка включает мачты высотой 16–70 м. Для объектов, где расчётная схема требует большей высоты, возможно индивидуальное проектирование и изготовление конструкций до 120 м. Конкретное исполнение определяется по нагрузкам, длине пролётов, характеристикам защитного заполнения, климатическим условиям, ограничениям площадки и фундаментному решению.
Можно заказать только мачты и опорные металлоконструкции либо комплектную поставку пассивной защиты. Во втором случае комплектуем систему сетками, тросами, канатами, крепёжными и соединительными элементами через проверенную производственную кооперацию и увязываем их параметры с расчётной схемой мачт.

Объекты применения мачт пассивной защиты от БПЛА

Мачты пассивной защиты применяются на объектах, где требуется создать физический сеточный, тросовый или комбинированный барьер над защищаемой зоной либо по её периметру. Конфигурация мачтового контура рассчитывается под размеры объекта, пролёты и характеристики защитного заполнения.

Такие решения могут применяться для защиты:

• резервуарных парков, нефтебаз и площадок хранения топлива;
• технологических установок нефтеперерабатывающих и нефтехимических предприятий;
• открытых распределительных устройств, подстанций и других объектов энергетики;
• производственных и технологических площадок промышленных предприятий;
• складов и открытых зон хранения материальных ценностей;
• логистических терминалов и грузовых площадок;
• технических зон аэропортов и аэродромов;
• отдельных критически важных участков крупных инфраструктурных объектов.

Пассивная защита проектируется не «для отрасли вообще», а для конкретной защищаемой зоны: расположение мачт, высота контура, пролёты и защитное заполнение определяются расчётом.

Мачты пассивной защиты высотой 16–70 м

Карточка конкретной высоты используется для предварительного выбора. Окончательные параметры ствола, секций, фланцев, узлов крепления и фундаментной части подтверждаются расчётом под объект и принятую схему защиты.

Сравнительные характеристики мачт механической защиты

По принципу действия системы этой категории относятся к пассивной физической защите; в товарной терминологии также используется понятие «механическая защита». Таблица позволяет сопоставить базовые геометрические параметры серийных мачт 16–70 м. Индивидуальные конструкции высотой до 120 м рассчитываются отдельно.

От чего зависит стоимость

Стоимость рассчитывается под проект и зависит от высоты и расчётного сечения мачт, их количества и шага, конструкции узлов и фундаментов, выбранного защитного покрытия, комплектности поставки и условий доставки. Для подготовки коммерческого предложения передайте план объекта и известные исходные данные либо заполните опросный лист.

Пассивная защита объектов от БПЛА

Пассивная защита от БПЛА создаёт физический барьер между воздушным пространством и защищаемой зоной без воздействия на каналы управления или навигации беспилотного аппарата. Защитный контур может выполняться сверху, по периметру объекта либо по комбинированной схеме.
Такие защитные конструкции от БПЛА работают как единая система пассивной физической защиты. Мачты задают её высотную и пространственную геометрию. Между опорами размещаются сеточные полотна, несущие и контурные тросы, канаты и другие предусмотренные проектом элементы. Усилия от защитного заполнения через узлы крепления передаются на мачты и далее на фундаменты, поэтому опоры, заполнение и фундаментная часть рассматриваются как единая расчётная система.
Конфигурация выбирается с учётом размеров и назначения объекта, расположения оборудования, технологических и пожарных проездов, охранных зон, условий монтажа и последующего обслуживания.

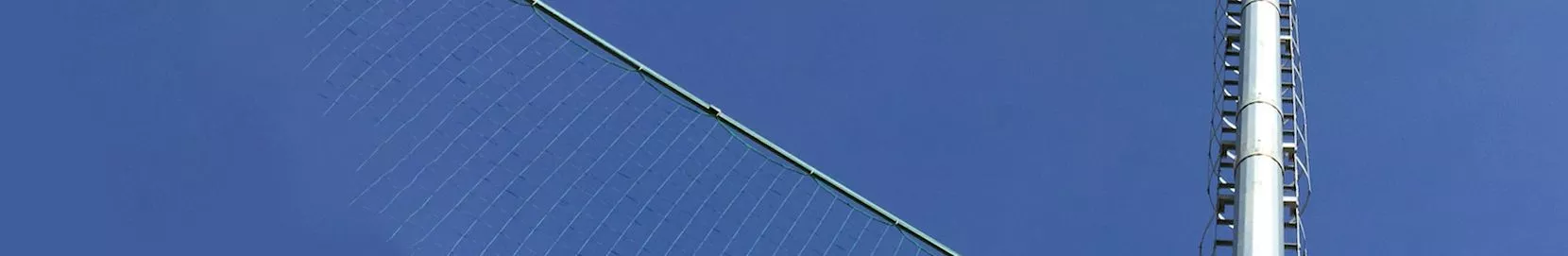

Мачты и опоры для антидроновых сеток

Антидроновая сетка, сетка от БПЛА или другое сеточное заполнение образует защитную поверхность, а мачты и опоры — её несущий контур. Проектирование ведётся от геометрии защищаемой зоны, пролётов и совместной работы элементов, а не только от выбранной высоты мачты.
Можем рассчитать мачтовый контур под сетку заказчика или подобрать защитное заполнение в составе комплектной поставки. Для окончательного расчёта учитываются масса сетки, размер ячейки, разрывные характеристики, схема крепления, допустимый провис или натяжение и параметры несущих тросов.

Опорный контур и шаг мачт

Расстояние между мачтами не является типовой постоянной величиной. Шаг зависит от высоты опор, длины пролётов, характеристик сетки и тросов, климатических воздействий, геометрии объекта и ограничений площадки. Изменение сетки, шага опор или схемы натяжения после расчёта требует проверки несущей системы.

Сеточное заполнение

В проекте могут применяться металлические, полимерные, канатные и другие виды сеточного заполнения, если их характеристики соответствуют принятому техническому решению. Универсального материала или размера ячейки для всех объектов нет: параметры задаются требованиями к защите и расчётной моделью.

Защитные ограждающие конструкции (ЗОК) от БПЛА

Защитные ограждающие конструкции от БПЛА — это система, в которой несущие элементы, защитное заполнение, узлы крепления и фундаменты работают совместно. Мачты могут образовывать самостоятельный несущий контур ЗОК, если использовать существующие здания и сооружения в качестве опор невозможно или не предусмотрено проектом.
Проектирование ЗОК выполняется с учётом применимых требований СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования», а расчёт стальных несущих конструкций — с учётом СП 16.13330.2017 и ГОСТ 27751-2014.

Верхнее перекрытие и боковые экраны

Верхний защитный контур формирует физический барьер над защищаемой зоной. Боковое заполнение применяется по периметру или на отдельных направлениях. Геометрия обоих элементов увязывается с расположением мачт, высотой объекта, технологическим оборудованием, въездами, проходами, проездами и возможностью обслуживания.

Тросовые и комбинированные системы защиты от БПЛА

Тросовая защита от БПЛА может применяться как самостоятельный элемент физического барьера или как несущая часть сеточно-тросовой системы. Диаметр и конструкция тросов и канатов, их разрывная нагрузка, натяжение, длина пролётов и точки крепления определяются проектом.
В комбинированной системе могут сочетаться верхние сеточные участки, боковые экраны, тросовые элементы и локальные каркасные решения. Мачты рассчитываются на усилия, возникающие во всей принятой схеме, включая эксплуатационные и климатические воздействия.

Комплектная поставка пассивной защиты от БПЛА

Основная специализация — проектирование и производство мачт и высокомачтовых металлоконструкций. При этом объект можно закрыть комплектно: кроме несущих конструкций, в состав поставки могут входить сетки, стальные тросы и канаты, элементы натяжения, крепёжные и соединительные узлы, фундаментные и закладные элементы.
Комплектование выполняется под единую расчётную схему. Это позволяет увязать характеристики мачт и защитного заполнения до изготовления, сократить риск несовместимости элементов на монтаже и сформировать один технически согласованный комплект под объект.
Возможны два варианта работы: изготовление мачт и металлоконструкций по исходным данным заказчика либо инженерная проработка и комплектная поставка системы пассивной защиты под объект.

Расчёт и проектирование мачт пассивной защиты

Проектирование начинается со сбора исходных данных. Учитываются назначение и расположение объекта, размеры защищаемой зоны, конфигурация защиты, параметры сетки и тросовой системы, климатический район, ограничения по размещению конструкций, доступ техники и данные для выбора фундаментного решения.
Расчёт несущих стальных конструкций выполняется с учётом применимых требований СП 16.13330.2017 и ГОСТ 27751-2014; требования к изготовлению стальных строительных конструкций определяются в том числе ГОСТ 23118-2019.
Если часть параметров ещё не определена, можно выполнить предварительную компоновку. До окончательного расчёта должны быть зафиксированы характеристики элементов, непосредственно влияющих на нагрузки и работу системы.

Ветровые, снеговые и эксплуатационные нагрузки

Нагрузки и их сочетания определяются с учётом СП 20.13330.2016 «Нагрузки и воздействия» и принятой конструктивной схемы. Оценивается воздействие не только на ствол мачты, но и на сеточное и тросовое заполнение, через которое усилия передаются на опоры.

Фундаменты и закладные элементы

Защитное покрытие металлоконструкций

Доступны три варианта антикоррозионной защиты: горячее цинкование, лакокрасочное покрытие и комбинированная система — горячее цинкование с последующей окраской. Решение принимается с учётом условий эксплуатации и СП 28.13330.2017; требования к горячему цинковому покрытию и методам его контроля установлены ГОСТ 9.307-2021.
Окраска выполняется в требуемый цвет по палитре RAL. Возможно исполнение в корпоративных цветах по брендбуку заказчика и нанесение предусмотренной проектом маркировки.

Нормативная документация

При проектировании и изготовлении применяются нормативные документы, относящиеся к конкретному объекту, конструктивной схеме и условиям эксплуатации.

При совмещении мачтовой системы с молниезащитой дополнительно учитываются применимые требования ГОСТ Р 59789-2021. Конкретный перечень нормативных документов определяется проектом.
