Взрывозащищенная клеммная коробка КНВ-А2114 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-А2114 из алюминиевого сплава предназначена для соединения и разветвления электрических цепей, размещения клеммных соединений и организации кабельных подключений на промышленных объектах с требованиями к взрывозащите электрооборудования.

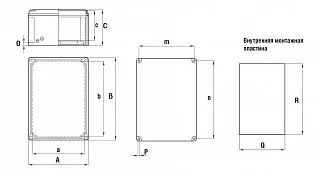

Модель выполнена в прямоугольном корпусе с размерами 210 × 140 × 117 мм. Внутреннее пространство размером 200 × 130 × 109 мм позволяет организовать размещение клеммных блоков и подключение проводников с учётом требований электрической схемы.
Корпус из алюминиевого сплава сочетает механическую прочность и сравнительно небольшую массу. Конструкция предназначена для размещения электрических соединений и их защиты от внешних воздействий в пределах характеристик выбранного исполнения.
Внутренняя комплектация определяется назначением коммутационного узла. Клеммные блоки устанавливаются на DIN-рейках, а их количество и расположение выбираются в соответствии с параметрами подключаемых цепей.
При подготовке отверстий под кабельные вводы необходимо соблюдать минимальные расстояния между их центрами. Они зависят от сочетания размеров резьбы и учитываются при разработке схемы сверления корпуса.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Каждое значение определяет минимальное расстояние между центрами отверстий соответствующих размеров резьбы. Например, между двумя отверстиями M16 необходимо предусмотреть не менее 33 мм, между M20 и M32 — 44,5 мм, между M63 и M80 — 95 мм, а между двумя отверстиями M80 — 110 мм.
Приведённые значения используются при выборе расположения кабельных вводов. Возможность установки конкретного количества вводов определяется размерами корпуса, габаритами выбранных компонентов и доступной площадью его стенок.
Технические характеристики
Применение
КНВ-А2114 применяется для организации электрических соединений в системах промышленной автоматизации, контроля технологических процессов, управления оборудованием и сигнализации.
Коробка может использоваться для подключения датчиков, контрольно-измерительных приборов, исполнительных механизмов и другого промышленного электрооборудования. Она позволяет объединять отдельные электрические цепи и создавать промежуточные коммутационные узлы.
Прямоугольная форма корпуса подходит для размещения оборудования на участках, где необходимо учитывать направление кабельных трасс и ограниченное монтажное пространство. Клеммные соединения могут группироваться в соответствии с назначением подключаемых цепей.
Модель предназначена для применения на промышленных объектах, включая предприятия нефтегазовой, химической и нефтехимической отраслей. Возможность эксплуатации в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения и характеристиками рабочей среды.
При подборе необходимо учитывать количество электрических цепей, сечение проводников, тип клеммных терминалов, параметры подключаемых кабелей и требования к расположению вводов.
Преимущества практического использования
КНВ-А2114 имеет прямоугольный корпус, позволяющий организовать размещение клеммных соединений и кабельных вводов с учётом особенностей монтажной площадки. Внутреннее пространство используется для формирования необходимой электрической схемы и распределения проводников.
Корпус из алюминиевого сплава обеспечивает механическую прочность конструкции при сравнительно небольшой массе. Это учитывается при выборе способа крепления и размещении коробки на оборудовании или монтажных конструкциях.
Возможность индивидуальной комплектации позволяет подобрать клеммные терминалы, DIN-рейки и расположение соединений в соответствии с требованиями объекта. При разработке компоновки учитывается доступность клемм для подключения и обслуживания.
Кабельные вводы размещаются по согласованной схеме. Таблица минимальных расстояний позволяет учитывать совместное расположение отверстий различных типоразмеров, предотвращая их чрезмерное сближение.
Для серии КНВ-А предусмотрены различные исполнения по взрывозащите. Подбор конкретного варианта осуществляется с учётом классификации взрывоопасной зоны, параметров электрических цепей и условий промышленной эксплуатации.
Согласование внутренней компоновки и расположения кабельных вводов позволяет подготовить коробку под конкретную схему подключения и особенности кабельных трасс.
Купить Взрывозащищенная клеммная коробка КНВ-А2114 из алюминиевого сплава
У нас можно заказать взрывозащищенную клеммную коробку КНВ-А2114 из алюминиевого сплава для комплектации промышленных систем электроснабжения, автоматизации, контроля и управления.
Для подбора исполнения необходимо указать требуемую маркировку взрывозащиты, количество и сечение проводников, тип клеммных терминалов, число подключаемых кабелей, размеры резьбы и расположение кабельных вводов.
При согласовании комплектации учитываются габариты корпуса 210 × 140 × 117 мм, доступное внутреннее пространство, схема электрических соединений, условия эксплуатации и возможность размещения отверстий с соблюдением установленных минимальных расстояний.
